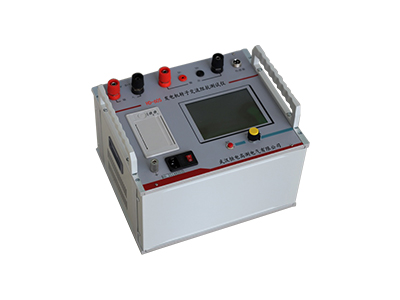

HD-605 發電機轉子交流阻抗測試儀
本儀器是判斷發電機轉子繞組有無匝間短路的儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
主頁 > 產品中心 >
本儀器是判斷發電機轉子繞組有無匝間短路的儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、轉速、相位角等參數。
? ? ? ?HD605發電機轉子交流阻抗測試儀是在本公司原”HD602發電機轉子交流阻抗測試儀”基礎上進行的升級換代產品。本機采用智能化設計，人機界面友好，測量數據準確。在原產品的基礎上增加了多項新功能，近一步滿足了用戶和現場試驗的需求。
產品功能
? ?1、采用分體機結構，調壓器外接，用戶可以根據需要靈活選用調壓器；
? ?2、可迅速測量同步發電機膛內、膛外以及不同轉速下的轉子交流阻抗和功率損耗值；
? ?3、可兼做電力變壓器單相短路和空載特性試驗；
? ?4、可兼做電壓互感器、電流互感器的伏安特性試驗；
? ?5、可同步測量交流電壓、交流電流、有功功率、頻率等參數；
? ?6、自動測試功能：在試驗過程中可以根據預先設定的試驗參數實時自動跟蹤采樣、自動處理和存儲試驗數據；
? ?7、根據不同用戶的要求，進行發電機轉子交流阻抗測試時，設有“單向測試”及“雙向測試”兩種測試方法：
? ?單向測試——只在調壓器升壓的過程中進行單方向測試；
? ?雙向測試——可在調壓器升壓過程和降壓過程時分別進行測試；
? ?8、具有中斷測量功能：在阻抗測量過程中，可以人為中斷測量進程，人為中斷測試前的數據將自動保存；
? ?9、數據存儲功能：多可以存儲200個數據文件。如果單獨用于存儲交流阻抗測試數據，則多可以存儲7280點數據；存儲數據可保存10年以上；
? ?10、數據和曲線顯示功能：能夠顯示當前和歷史測量數據及試驗曲線；
? ?11、打印功能：能夠即時打印具有中文標識的測量數據和曲線。本機采用熱敏打印機，具有壽命長、工作安靜的特點;
? ?12、采用1/4VGA（320X240）彩色液晶顯示屏，全漢字菜單提示，界面清晰直觀；
? ?13、采用先進的旋轉編碼器，使操作更加方便，簡單；
? ?14、完善的過壓、過流保護；
? ?15、不掉電日歷、時鐘功能；
? ?16、測量數據上傳功能：通過RS232接口，可以將測量數據上傳到PC機，便于技術管理及數據存檔。
產品參數
| 交流阻抗 | 0~99.999Ω ? ?0.5級 |
| 交流電壓 | 0~600V ? ? 0.2級 |
| 交流電流 | 0~120V ? ? 0.2級 |
| 有功功率 | 0~72kW ? ?0.5級 |
| 頻率 | 45~75Hz ??0.2級 |
| 工作電源 | 220±10% ?50Hz |
| 體積 | 320*268*150mm |
| 重量 | 5kg |
